Замена подшипников в подшипниковом узле термокомпактора EREMA 1310 TE Видеоматериалы
На днях, специалисты технической службы Подшипник.ру выезжали на предприятие заказчика, где производились плановые ремонтные работы линии по переработки полимеров.
В подшипниковом узле термокомпактора EREMA 1310 TE необходимо было произвести замену нижнего и верхнего подшипников (6330/С3 и 6330/С4), согласно сервисному договору между нашими предприятиями.
Перед началом проведения мероприятий по замене подшипников 6330 сервисными инженерами компании Подшипник.ру была разработана схема (последовательность действий) демонтажа/монтажа сопрягаемых деталей подшипникового узла, а также схема демонтажа/монтажа подшипников на валу исходя из конструктивных особенностей установки.
На практике, порядок проведения демонтажа/монтажа подшипников незначительно отличался от предварительно разработанной схемы.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006616.jpg)
Демонтаж фланцевых крышек и уплотнений, фиксирующих нижний подшипник 6330.
Произведено ослабление крепежных болтов крышки, а также демонтаж фланцевых крышек и уплотнений со стороны нижнего подшипника 6330/С3.
Аналогичным образом были демонтированы крышки и уплотнения верхнего подшипника 6330/С4, при этом крышки остаются в свободном положении на валу (конструкция узла не позволяет полностью демонтировать фланцевые крышки без демонтажа вала).
Для демонтажа нижнего подшипника 6330/С3 использовались специально спроектированные и изготовленные наконечники тяг гидравлического съемника.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006617.jpg)

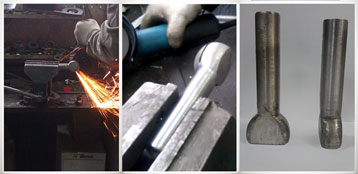

Доработка изготовленных наконечников тяг гидравлического съемника, для демонтажа подшипника 6330/С3.
Ниже представлен порядок действий по применению изготовленных наконечников тяг гидравлического съемника.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006618.jpg)
![Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006619.jpg)
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006620.jpg)
-
Рассверлить сепаратор подшипника.
-
Установить наконечник в полость подшипника и повернуть его на 900.
-
Установить второй захват в подготовленной диаметральной области и повернуть его на 900.
Соединить тяги съемника с захватами. Установить гидравлический винт с кронштейном. Осуществить демонтаж.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006621.jpg)
![Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006622.jpg)
Рассверливание и распил сепаратора нижнего подшипника 6330/С3.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006623.jpg)
![Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006624.jpg)
Установка наконечников захватов наконечников, установка гидравлического винта с кронштейном, демонтаж.
Изначально предполагалось демонтировать нижний подшипник 6330. Но в процессе демонтажа подшипника с использованием гидравлического съемника усилием 10 тонн был демонтирован вал вместе с верхним подшипником 6330/С4.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006625.jpg)
![Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006626.jpg)
Демонтаж вала с верхним подшипником 6330/С4.
Демонтаж нижнего подшипника 6330/С3 из корпуса узла осуществлялся с помощью ручного усилия и вспомогательного слесарного инструмента.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006627.jpg)
Монтаж подшипников 6330/С3; С4 – реальные условия.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006628.jpg)
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006629.jpg)
![Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006630.jpg)
Монтаж нижнего подшипника 6330/С3 в корпус, монтаж нижней фланцевой крышки.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006631.jpg)
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006632.jpg)
Монтаж дистанционной (распорной) втулки со стороны верхнего подшипника 6330/С4. Монтаж дистанционной шайбы, регулирующей общую осевую размерную цепочку.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006633.jpg)
Нагрев верхнего подшипника 6330/С4 с использованием индукционного нагревателя до температуры +900С.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006634.jpg)
![Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006635.jpg)
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006636.jpg)
Монтаж фланцевых крышек и лабиринтных уплотнений, монтаж верхнего подшипника 6330/С4 в нагретом состоянии на вал.
![Замена подшипников в подшипниковом узле термокомпактора - монтаж вала Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006637.jpg)
Монтаж вала с подшипником 6330/С4 в вертикальном направлении под воздействием собственной массы.
![Замена подшипников в подшипниковом узле термокомпактора - монтаж вала Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006638.jpg)
![Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006642.jpg)
Монтаж вала вытягиванием в горизонтальном направлении механическим методом.
![Замена подшипников в подшипниковом узле термокомпактора Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006639.jpg)
![Замена подшипников в подшипниковом узле](/InFo-data/item_019/spic_0006640.jpg)
Окончательная сборка/протяжка крепежей подшипникового узла термокомпактора EREMA 1310 TE.
